FY係列立式液下泵是我公司結合國內外同類產品研製生產的一種單級單吸長軸液下式離心泵。
50FY-25A
50——泵吸入口直徑
FY——不鏽鋼立式液下泵代號
25——標準轉速下、葉輪未切割時額定揚程（m）
A——葉輪切割順序
該泵沒有密封結構，解決了因密封磨損引起的維修問題，適用於輸送溫度為0～105℃，不含固體顆粒、磨料的一般腐蝕性介質，泵效率高，無泄露

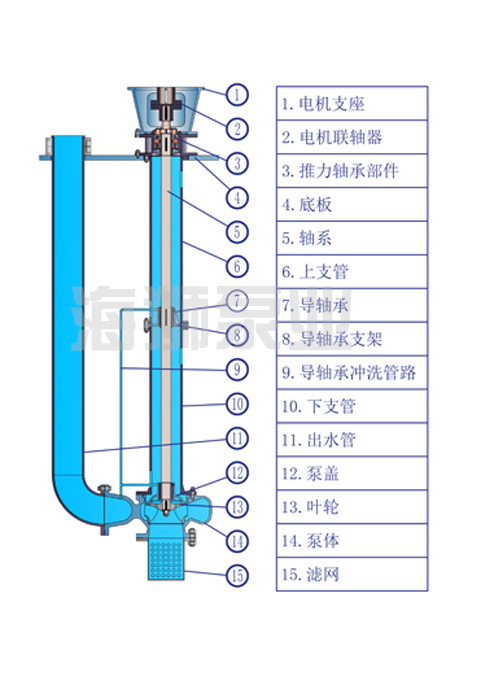

結構圖：
廣泛應用於石油、化工、冶金、環保、製藥、汙水處理等行業。
如輸送介質含有少量固體顆粒，可選用我公司生產的LJYA係列懸臂式液下泵或采用半開式葉輪。
流量:1.6～400m³/h
揚程:5～80m
根據所輸送介質的不同，FY係列立式液下泵接觸液體部分的材質可選用304、316L、904、雙相鋼、鑄鋼、鑄鐵等材料製造。
FY型 液下泵 | 額定轉速(Speed)n=2950r/min | 額定轉速(Speed)n=1450r/min | ||||
流量Q Capacity | 揚程H Head | 電機功率 Power | 流量Q Capacity | 揚程H Head | 電機功率 Power | |
m3/h | m | kW | m3/h | m | kW | |
25FY-25 | 3.6 | 25 | 2.2 | 1.6 | 6 | 0.75 |
25FY-41 | 3.6 | 41 | 4 | 1.6 | 10 | 1.5 |
25FY-50 | 3.2 | 50 | 5.5 | 1.6 | 12.5 | 1.5 |
25FY-80 | 3.2 | 80 | 7.5 | 1.6 | 20 | 2.2 |
40FY-16 | 7.2 | 16 | 2.2 | 3.6 | 4 | 1.1 |
40FY-26 | 7.2 | 26 | 3 | 3.6 | 5 | 1.1 |
40FY-40 | 7.2 | 40 | 4 | 3.6 | 10 | 1.5 |
40FY-50 | 6.3 | 50 | 5.5 | 3.2 | 12.5 | 1.5 |
40FY-80 | 6.3 | 80 | 11 | 3.2 | 20 | 2.2 |
50FY-25 | 14.4 | 25 | 4 | 7.2 | 6 | 1.5 |
50FY-40 | 14.4 | 40 | 7.5 | 7.2 | 10 | 2.2 |
50FY-50 | 12.5 | 50 | 7.5 | 6.3 | 12.5 | 2.2 |
50FY-80 | 12.5 | 80 | 15 | 6.3 | 20 | 3 |
65FY-25 | 28.8 | 25 | 5.5 | 14 | 6 | 1.5 |
65FY-40 | 28.8 | 40 | 11 | 14 | 10 | 3 |
65FY-50 | 25 | 50 | 11 | 12.5 | 12.5 | 3 |
65FY-80 | 25 | 80 | 18.5 | 12.5 | 20 | 3 |
80FY-15 | 54 | 15 | 5.5 | 27 | 4 | 0.75 |
80FY-24 | 54 | 24 | 11 | 27 | 6 | 1.1 |
80FY-38 | 54 | 38 | 15 | 27 | 9 | 1.5 |
80FY-50 | 50 | 50 | 22 | 25 | 12.5 | 2.2 |
80FY-80 | 50 | 80 | 30 | 25 | 20 | 4 |
100FY-23 | 100 | 23 | 11 | 50 | 5 | 2.2 |
100FY-37 | 100 | 37 | 15 | 50 | 9 | 3 |
100FY-50 | 100 | 50 | 30 | 50 | 12.5 | 4 |
100FY-80 | 100 | 80 | 45 | 50 | 20 | 7.5 |
125FY-50 | 200 | 50 | 45 | 100 | 12 | 7.5 |
125FY-80 | 200 | 80 | 75 | 100 | 20 | 15 |
125FY-32 | 100 | 32 | 18.5 | |||
125FY-50 | 100 | 50 | 30 | |||
150FY-20 | 200 | 20 | 30 | |||
150FY-32 | 200 | 32 | 45 | |||
150FY-50 | 200 | 50 | 55 | |||
200FY-20 | 400 | 20 | 45 | |||
200FY-32 | 400 | 32 | 75 | |||
200FY-50 | 400 | 50 | 90 | |||
*本參數表可能未完全列出泵的型號及參數，具體請谘詢0523-84321008
*本表泵配用電機功率是在介質比重及粘度類似於清水，訂貨時請考慮介質比重、粘度及使用環境等因素。
