HCZ標準化工流程泵

HCZ係列標準化工泵是臥式、單級、單吸離心泵；其尺寸和性能符合DIN24256/ISO2858標準，是根據API610（第八版）和VDMA24297（輕/中型）規範設計的。
HCZ係列標準化工泵的性能範圍包括了IH係列標準化工泵所有性能，其效率、汽蝕性能等指標均超過IH型泵，可與IH型泵進行單機互換。

手機谘詢：18136831188

谘詢電話：0523-84321038

公司郵箱：haishi@vip.163.com

公司地址：江蘇省靖江市城南工業園城西大道98號

型號說明

原理與特點

適用範圍

技術參數

性能參數

型號說明

原理與特點

作用於軸封處的壓力由付葉片或葉輪上的平衡孔平衡。軸封既可采用軟填料密封（可冷卻，也可不冷卻），也可采用各種結構的單、雙端麵機械密封（可采用平衡型）。滾珠軸承經久耐用，軸徑尺寸充裕，以保證運行平穩。部分規格的泵體設計成雙螺殼體，以平衡徑向力。軸承架，包括軸、葉輪、填料函等形成一個組合部件，使泵體在維修時不須從管道上拆下（如果采用加長聯軸器時，電機也不必拆下）。法蘭設計，采用PN16、PN25兩種（依據材料的差別）。而且，也可運用於ANSI125磅/平方英寸或150磅/平方英寸。

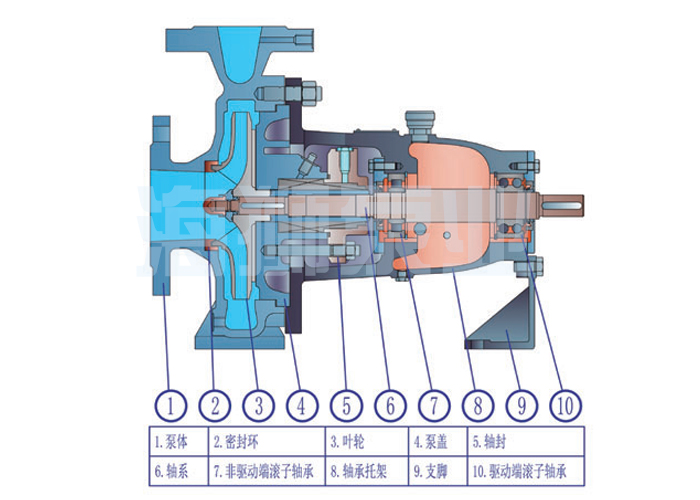

結構圖：

適用範圍

輸送低溫或高溫液體；中性或有腐蝕性液體；清潔或含有固體顆粒的液體。

特別適用於：

化學和石油化學工業

煉油廠、發電廠

造紙廠和紙漿業、環保保護工程

製糖、製藥業、船舶及海上工業等。

技術參數

流量（Q）：可達2000m³/h

揚程（H）：可達160m

工作壓力（P）：2.5MPa

工作溫度：-80℃～+300℃

特性曲線平坦，汽蝕值低，效率高，在不滿負荷時，也保持這些特性。

性能參數

型號 Model	葉輪形式 Impeller Type	泵額定轉速Speed n=2900 r/min 泵額定轉速Speed n=1450 r/min
		流量 Q m³/h Capacity	揚程 H m Head	汽蝕餘量 NPSH m	效率 η % Efficiency	比重匯表 Density Table			流量 Q m³/h Capacity	揚程 H m Head	汽蝕餘量 NPSH m	效率 η % Efficiency	比重匯表 Density Table
						γ=1.00	γ=1.35	γ=1.84					γ=1.00	γ=1.35	γ=1.84
						KW	KW	KW					KW	KW	KW
HCZ32-160	A	20	36	3.1	62	4	5.5	7.5	11	9	1.5	49	1.1	1.1	1.5
	B	18	32			4	5.5	7.5	10	8					1.5
	C	17	28			3	4	5.5	9	7					1.1
	D	15	20			2.2	3	4	6	5
	E	13	14			2.2	3	4	6	3
HCZ32-200	A	20	50	2.7	51	7.5	11	15	10	13	1	47	1.5	1.5	2.2
	B	18	48			7.5	11	11	9	12					1.5
	C	16	40			5.5	7.5	11	8	10
	D	15	30			4	5.5	7.5	8	8
HCZ32-250	A	20	85	2.1	40	15	18.5	30	11	20	0.9	37	2.2	3	4
	B	20	75			15	18.5	30	10	19				3	4
	C	18	65			11	15	18.5	9	15				2.2	3
	D	15	50			7.5	11	15	8	11				2.2	2.2
HCZ40-160	A	30	34	1.5	63	7.5	11	15	15	8	0.5	60	1.1	1.1	1.5
	B	20	30			5.5	7.5	11	15	7					1.5
	C	16	28			5.5	5.5	7.5	14	6					1.1
	D	14	22			3	5.5	5.5	12	4					1.1
HCZ40-200	A	34	50	2.4	60	11	15	18.5	16	13	1.1	57	1.5	1.5	2.2
	B	30	48			7.5	11	15	15	12			1.1	1.5	2.2
	C	26	38			5.5	7.5	11	14	9				1.1	1.5
	D	22	30			5.5	7.5	11	12	7				1.1	1.1
HCZ40-250	A	36	85	6	50	22	30	45	20	21	2.5	48	4	5.5	5.5
	B	34	80			18.5	22	37	18	20			3	4	5.5
	C	30	65			15	18.5	30	16	15			2.2	3	4
	D	26	50			11	15	18.5	13	12			2.2	2.2	2.2
HCZ40-315	A	46	140	4	50	45	55	75	22	36	1	45	11	11	11
	B	44	130			37	45	75	22	32			5.5	11
	C	40	100			30	37	55	20	24			4	5.5
	D	34	80			30	30	37	18	18			4	4	5.5
HCZ50-160	A	55	34	2.9	73	11	11	15	30	8	1.6	70	1.5	2.2	3
	B	50	30			7.5	11	15	26	7			1.1	1.5	2.2
	C	46	26			5.5	7.5	11	24	6				1.1	1.5
	D	40	18			5.5	5.5	7.5	20	4				1.1	1.1
HCZ50-200	A	65	56	4	72	18.5	22	45	34	14	1.5	70	3	4	5.5
	B	60	50			15	18.5	37	32	12			2.2	3	4
	C	50	40			11	15	18.5	30	10			1.5	2.2	3
	D	40	32			7.5	11	15	24	7			1.5	1.5	2.2
HCZ50-250	A	65	85	3	64	30	37	45	34	21	1.1	59	5.5	5.5	11
	B	60	80			30	37	45	30	20			4	5.5	11
	C	55	65			22	30	37	26	16			3	4	5.5
	D	45	50			15	15	22	24	12			2.2	3	4
HCZ50-315	A	80	140	5	60	75	90	110	42	36	1.8	58	11	11	15
	B	75	135			55	75	110	42	32					15
	C	70	110			45	75	90	40	26					11
	D	65	85			37	45	75	36	20					11
HCZ65-160	A	100	32	3	74	15	18.5	30	50	8	1.5	68	2.2	3	4
	B	90	30			15	18.5	22	48	7				3	4
	C	80	24			11	15	18.5	46	6				2.2	3
	D	70	14			5.5	7.5	11	38	4				2.2	3
HCZ65-200	A	100	54	3.2	73	22	30	37	50	13	1	73	4	4	5.5
	B	90	50			22	30	37	46	12			3	4	5.5
	C	80	40			18.5	22	30	42	10			3	3	4
	D	70	30			11	15	18.5	36	7			2.2	2.2	3
HCZ65-250	A	115	85	3.4	71	45	55	90	54	21	0.9	67	11	11	11
	B	105	75			45	55	75	50	20			5.5	11
	C	100	65			37	45	55	46	16			4	5.5
	D	80	50			30	30	37	40	10			4	4	5.5
HCZ65-315	A	135	135	5.5	66	90	110	160	64	32	1.3	62	11	15	18.5
	B	130	125			90	110	160	61	30				15	18.5
	C	115	115			75	90	132	56	28				11	15
	D	110	110			55	75	110	54	24					15
	E	90	85			45	55	75	50	20			5.5		11
	F	75	70			30	45	55	52	16			5.5	5.5	11
HCZ80-160	A	170	30	4.2	76	22	30	37	75	8	2.2	70	3	4	5.5
	B	160	26			18.5	22	30	70	7			3	3	4
	C	150	22			15	18.5	30	70	5			2.2	3	4
	D	130	16			11	15	18.5	65	4			2.2	2.2	2.2
HCZ80-200	A	150	50	3.8	79	37	45	55	80	12	1.9	73	5.5	11	11
	B	140	46			30	37	55	75	11			4	5.5	11
	C	130	38			22	30	37	65	9			3	4	5.5
	D	110	26			15	18.5	30	60	6			3	3	4
HCZ80-250	A	190	80	5	80	75	90	110	90	20	1.3	78	11	11	15
	B	180	75			55	75	110	90	19
	C	170	70			45	75	90	85	17
	D	150	55			37	55	75	75	14			5.5		11
	E	130	47			30	37	55	70	11			5.5	5.5	11
HCZ80-315	A	200	130	5.5	76.5	110	160		100	32	1.3	72.5	15	18.5	30
	B	180	125			110	132		95	30				18.5	30
	C	160	100			75	90	132	85	24				15	18.5
	D	150	75			55	75	90	70	18				15	15
HCZ80-400	A								105	52	1.2	63	30	37	55
	B								100	50				37	55
	C								90	44				30	45
	D								80	38			18.5	30	37
	E								75	30			18.5	18.5	30
HCZ100-200	A	220	45	4	81	45	55	75	115	11	1.2	80	5.5	11	11
	B	200	40			30	45	55	100	10				11	11
	C	180	30			22	30	45	90	8				5.5	5.5
	D	150	25			22	30	37	80	6				5.5	5.5
HCZ100-250	A	280	75	4.9	81.5	90	110	160	130	20	1.2	75.5	15	30	30
	B	250	70			75	110	132	130	18			11	15	30
	C	300	55			55	75	110	120	14				11	15
	D	200	40			37	55	75	100	10				11	11
HCZ100-315	A	270	135	5.5	75.5	160			132	32	1.5	72	30	30	37
	B	250	130			132			120	30			18.5	30	30
	C	230	100			110	132		100	26			15	15	30
	D	200	85			75	110	132	90	21			15	15	18.5
HCZ100-400	A								150	50	2	70	45	45	75
	B								140	48			30	45	55
	C								120	40			30	30	45
	D								100	30			18.5	30	30
HCZ125-250	A								200	20	2.2	84	18.5	22	30
	B								200	18			15	18.5	33
	C								190	14			11	15	22
	D								160	10			11	11	15
HCZ125-315	A								200	30	2	79	30	37	45
	B								180	30			30	30	37
	C								170	24			18.5	30	30
	D								100	18			15	18.5	30
HCZ125-400	A								200	50	2.2	74.5	55	75	90
	B								200	48			45	75	75
	C								180	46			37	55	75
	D								170	42			30	45	55
	E								150	36				30	45
	F								150	30				30	37
HCZ150-250	A								320	17	3.5	83	22	30	37
	B								300	15			18.5
	C								280	13			18.5
	D								260	12			15	18.5	30
	E								240	11			11	15	22
HCZ150-315	A								380	30	3	82.5	45	75	90
	B								340	26			37	45	75
	C								320	20			30	37	55
	D								300	17			22	30	37
HCZ150-400	A								400	48	4.3	80	75	110	132
	B								340	40			55	75	110
	C								300	34			45	75	90
	D								260	28			37	45	75
HCZ150-500	A								420	80	2.5	78	132
	B								400	70			110	160
	C								360	65			110	132
	D								340	50			75	110	132
	E								300	45			55	75	110
HCZ200-250	A								600	12	3.5	85	30	37	55
	B								540	11			22	30	45
	C								500	10			22	30	37
HCZ200-315	A								650	24	4	83.5	55	75	110
	B								600	20			55	75	90
	C								550	16			37	45	75
	D								500	13			30	37	55
HCZ200-400	A								650	52	3.5	84	132
	B								550	45			90	132
	C								500	40			75	110	160
	D								450	30			55	75	110
HCZ200-500	A								700	75	3	81.5
	B								650	65			160
	C								550	55			110	160
	D								450	40			75	110	132
HCZ250-315	A								950	22	5	86	75	110	160
	B								900	20			75	90	132
	C								800	16			55	75	110
	D								750	14
HCZ250-400	A								1000	44	6	83	160
	B								900	38			132
	C								850	30			110	160
	D								800	24			90	110	160
HCZ250-500	A								1200	80	6	85
	B								1100	70
	C								1000	55
	D								850	45			160
HCZ300-400	A								1500	40	6	87
	B								1400	30			160
	c								1300	25			132
	D								1300	20			110	160
HCZ300-500	A								1700	70	6	83.5
	B								1500	60
	C								1300	50
	D								1100	40
